Um guia completo para selecionar e dispor a fiação elétrica no banheiro

É possível instalar tomadas no banheiro?

Em casas típicas reformadas pela construtora, geralmente não há tomadas no banheiro — isso significa que elas são totalmente proibidas aqui?

Anteriormente, acreditava-se que as tomadas no banheiro eram inseguras, então, em casas antigas, as fontes de energia ficavam do lado de fora, perto da entrada do banheiro. Hoje, tanto os próprios eletrodomésticos quanto a abordagem da construção mudaram: os banheiros modernos são mais espaçosos, o que significa que é mais seguro usar eletricidade neles.

Você pode instalar tomadas em cômodos “molhados”! Mas como a água é uma péssima aliada da corrente elétrica, isso deve ser feito de acordo com todas as regras: compre cabos e tomadas especiais para o banheiro e escolha um local para eles de acordo com todas as regras.

Falaremos sobre como resolver adequadamente o problema com a fiação no banheiro com mais detalhes nas seções a seguir.

Por que precisamos de tomadas?

A instalação de tomadas no banheiro simplifica muito a rotina diária: uma máquina de lavar ou secar roupa, aquecedor de água, barbeador elétrico, escova de dentes, secador de cabelo e outros aparelhos elétricos são conectados à tomada do banheiro.

Ao mesmo tempo, uma tomada para o banheiro, destinada a uma máquina de lavar roupa ou aquecedor de água, montada usando linhas de energia. Se a casa for antiga, é melhor instalar um cabo com um RCD separado (um interruptor para a própria tomada).

Um barbeador, um modelador de cachos e outros dispositivos com requisitos de fiação mais baixos podem ser conectados com fios padrão de dois fios – embora seja melhor usar cabos com aterramento.

De quantas tomadas você precisa?

Como os especialistas recomendam fiação oculta para tomadas no banheiro, antes de iniciar o trabalho ou chamar um eletricista, você deve determinar o número exato de pontos necessários.

Para evitar erros nos cálculos, pegue uma caneta e papel e anote todos os dispositivos que você vai usar no banheiro.

Lista aproximada:

• máquina de lavar;
• grelha de ventilação forçada;
• aquecedor de água;
• toalheiro aquecido elétrico;
• barbeador elétrico;
• escova de dentes elétrica;
• secador de cabelo;
• chapinha.

O próximo passo nesta lista é identificar os dispositivos que ficam conectados à rede elétrica na maior parte do tempo ou constantemente. Eles definitivamente precisam de pontos separados.

Resta pensar em tomadas adicionais – por exemplo, acima da bancada. A partir daí, você pode alimentar um secador de cabelo ou um carregador para uma escova de dentes elétrica. Basicamente, duas tomadas na parte superior, perto do espelho e uma para a máquina de lavar são suficientes.

Onde é melhor colocá-las?

A localização das tomadas no banheiro é uma questão fundamental que deve ser estudada antes de planejar o cômodo. O local correto para o furo é selecionado com base na distância da zona de alto risco e na distância do chão.

A foto mostra modelos com cortinas acima da bancada

Quais zonas são adequadas para instalação?

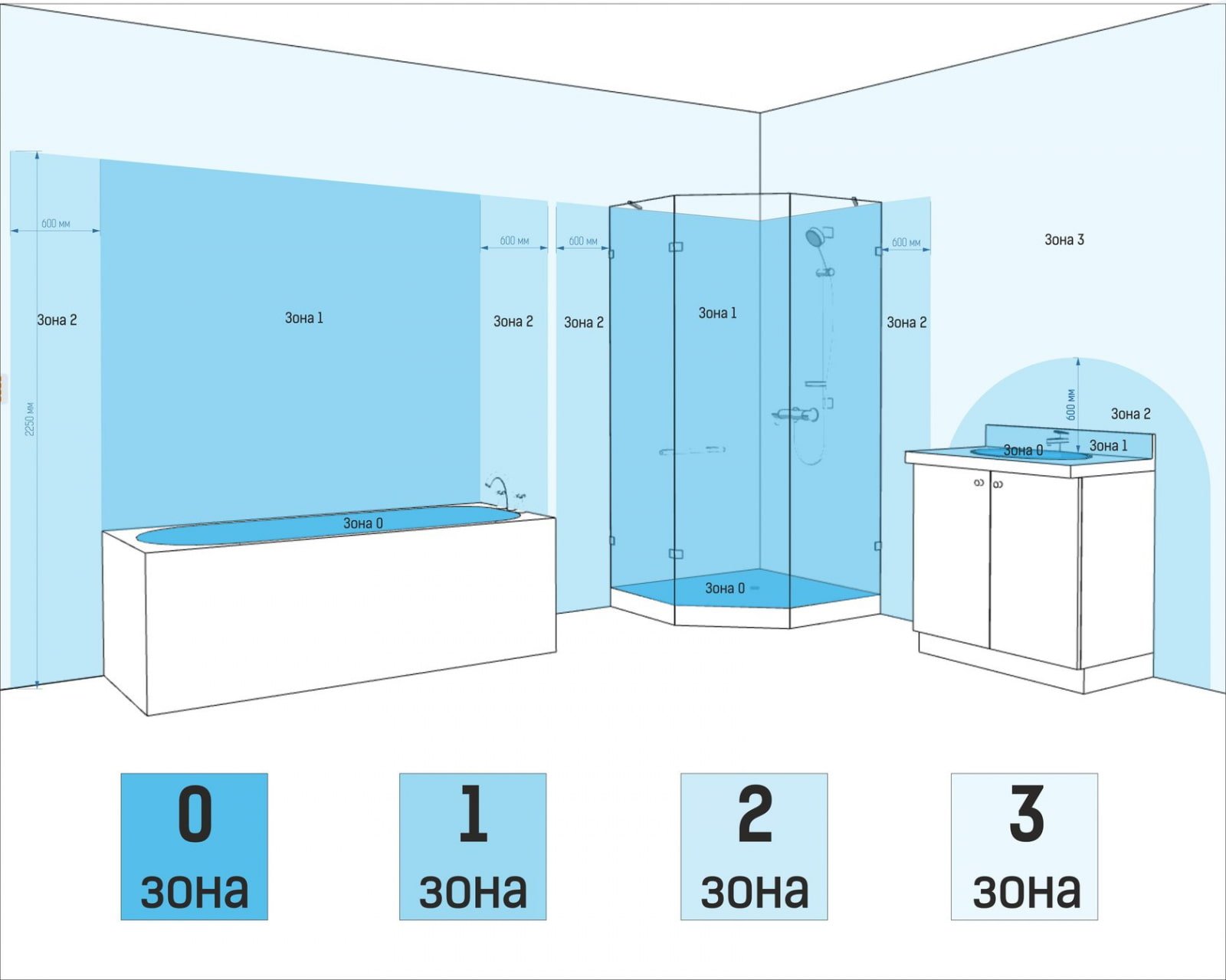

De acordo com GOST R 50571-7-701-2013, descrito no PUE (regras de instalação elétrica), qualquer banheiro é dividido em 4 zonas:

1. Zona 0. Ou a zona vermelha — isso inclui o interior da banheira, pia, cabine de chuveiro. GOST proíbe a colocação de qualquer tipo de tomada por razões de segurança — a voltagem no local zero é fatal.
2. Zona 1. Localizada sob a pia ou em cima da banheira. De acordo com as normas, também é proibido instalar saídas de 220 V aqui, mas é permitido conectar uma caldeira com uma classe de pelo menos IPX5 através de um disjuntor.
3. Zona 2. 0,6 m ao redor da pia, banheira, chuveiro. A instalação de tomadas ainda é proibida, mas é permitido instalar dispositivos que estejam conectados a uma tomada localizada na próxima zona. Podem ser caldeiras, espelhos, lâmpadas.
4. Zona 3. O espaço restante do banheiro. Recomenda-se instalar as tomadas principais do banheiro aqui. Requisito obrigatório – nível mínimo de proteção contra umidade IP44, melhor IP54 e superior.

Importante! A divisão em zonas é relevante para uma altura de divisória de até 225 cm. Qualquer valor acima disso está além dos requisitos e praticamente não há restrições quanto à instalação de sistemas elétricos.

Esta exceção permite que você coloque um aquecedor de água ou uma máquina de lavar, mesmo em um banheiro pequeno, conectando-os a uma altura de 15 a 20 cm do teto.

Se o cômodo for muito pequeno e não houver Zona 3, é melhor recusar tomadas e colocá-las na parede perto da porta, do lado de fora do cômodo.

Qual a distância adequada?

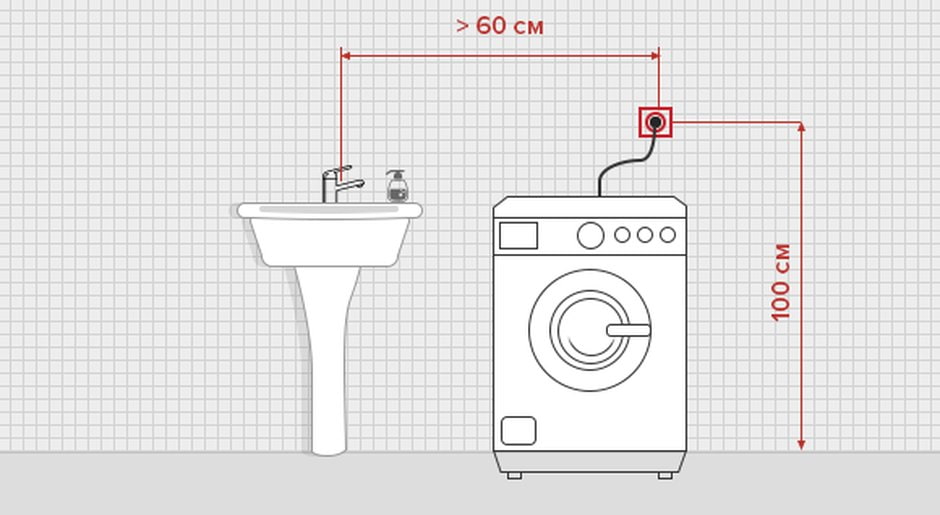

A altura das tomadas em relação ao chão no banheiro é determinada individualmente e depende muito do layout do cômodo. Por exemplo, se você precisar de uma tomada acima de uma bancada de 80 cm, sinta-se à vontade para fazê-la a 90 cm. Ao mesmo tempo, certifique-se de que respingos da pia não entrem: isso pode ser facilmente alcançado movendo o ponto 60 cm de sua borda para a esquerda ou direita.

A afirmação “quanto mais alto, mais seguro” não é totalmente verdadeira. A tomada do banheiro pode ser elevada em 2 metros, mas será extremamente inconveniente de usar. Se você tem medo de um curto-circuito durante uma inundação, basta colocar a entrada na parede a 60 cm do piso – a água definitivamente não chegará aqui.

Quais tomadas podem ser instaladas?

Já mencionamos os padrões de proteção para banheiros – IP não inferior a 44. O que mais distingue as tomadas de banheiro?

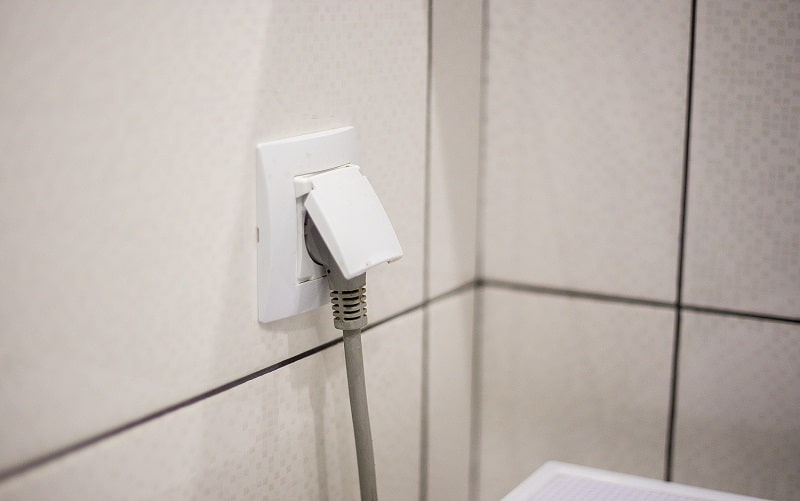

• Cortina. A tampa da caixa garante proteção contra respingos quando nada está conectado à tomada do banheiro.
• Contatos fechados. Insertos especiais feitos de borracha ou plástico fornecem isolamento contra água.
• Vedação. O contorno de silicone fornece impermeabilização adicional ao usar eletrodomésticos.

A única ressalva é que os modelos com cortina são 100% protegidos apenas quando nada está conectado à rede. Ou seja, a tomada do banheiro está vazia, sua cortina está fechada. Se alguns eletrodomésticos precisam ser conectados à rede constantemente e há possibilidade de respingos, use modificações à prova d’água IP66. Por exemplo, o Legrand Plexo está equipado com o sistema “Lock 66”, que permite manter a proteção contra a humidade quando a ficha é inserida.

O nível de proteção é determinado pelo último dígito da designação: a marca 4 indica proteção completa contra quaisquer salpicos e os dispositivos com a marca 7 podem ser imersos em água até uma profundidade de 1 metro.

Que regras devem ser seguidas durante a instalação?

Para concluir, vamos mais uma vez resumir o que foi dito e delinear os princípios básicos Regras que devem ser observadas caso você recuse os serviços dos mestres:

• A classe mínima de proteção contra umidade é IP44. 4 no final significa proteção contra gotas de água.
• A fiação deve ser ocultada – a fiação externa é proibida pelo Código de Instalação Elétrica. Além disso, os cabos não podem ser escondidos em canais metálicos. Se você só puder colocá-los de forma aberta, opte por cabos isolados e esconda-os em um tubo corrugado. A seção transversal ideal dos fios é de 2,5 mm.
• Para tornar a tomada do banheiro adequada tanto para um secador de cabelo quanto para uma máquina de lavar, é necessário um cabo de três núcleos com aterramento.

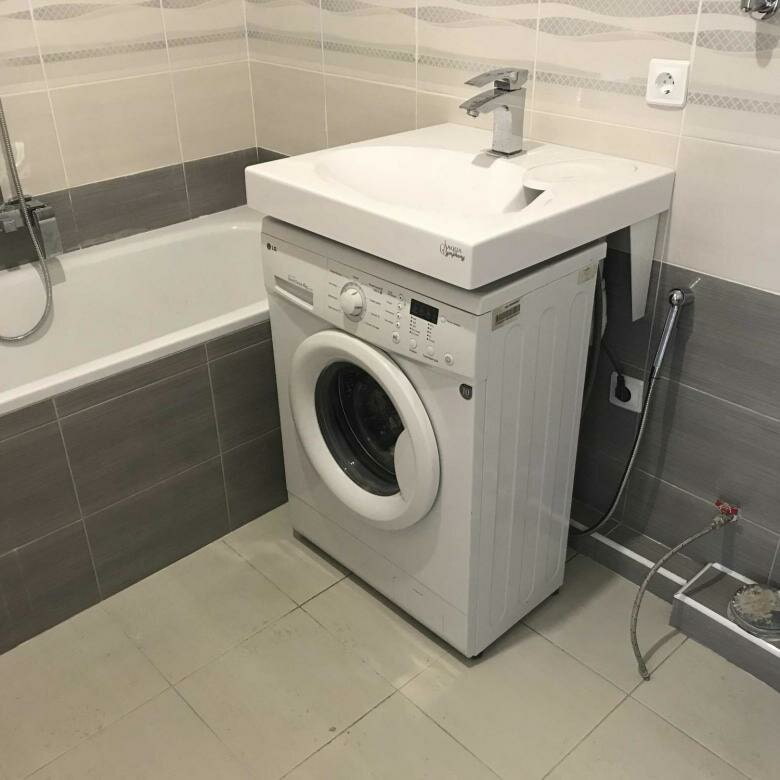

A foto mostra o local errado das tomadas elétricas

• Leia também

  7 opções para planejar um banheiro pequeno

  Para proteger você e seus entes queridos de choques elétricos, conecte dispositivos técnicos sérios (caldeira, máquina de lavar) por meio de um DR. Para máxima segurança, recomenda-se a instalação de transformadores isolantes em banheiros — eles eliminam choques elétricos mesmo em contato com o condutor. Mas raramente são usados em apartamentos comuns.

• O layout das tomadas elétricas deve ser baseado no zoneamento, para que, durante os reparos, as tomadas não fiquem perto de uma fonte de água. Pense no layout e no posicionamento de todos os elementos com antecedência.

Instalar uma rede elétrica é um processo complexo e responsável, do qual dependem a sua vida e a de seus entes queridos. Se você duvida do seu conhecimento e força, confie o trabalho a especialistas experientes. Profissionais farão a fiação de acordo com os padrões PUE e as tomadas podem ser usadas sem medo.
